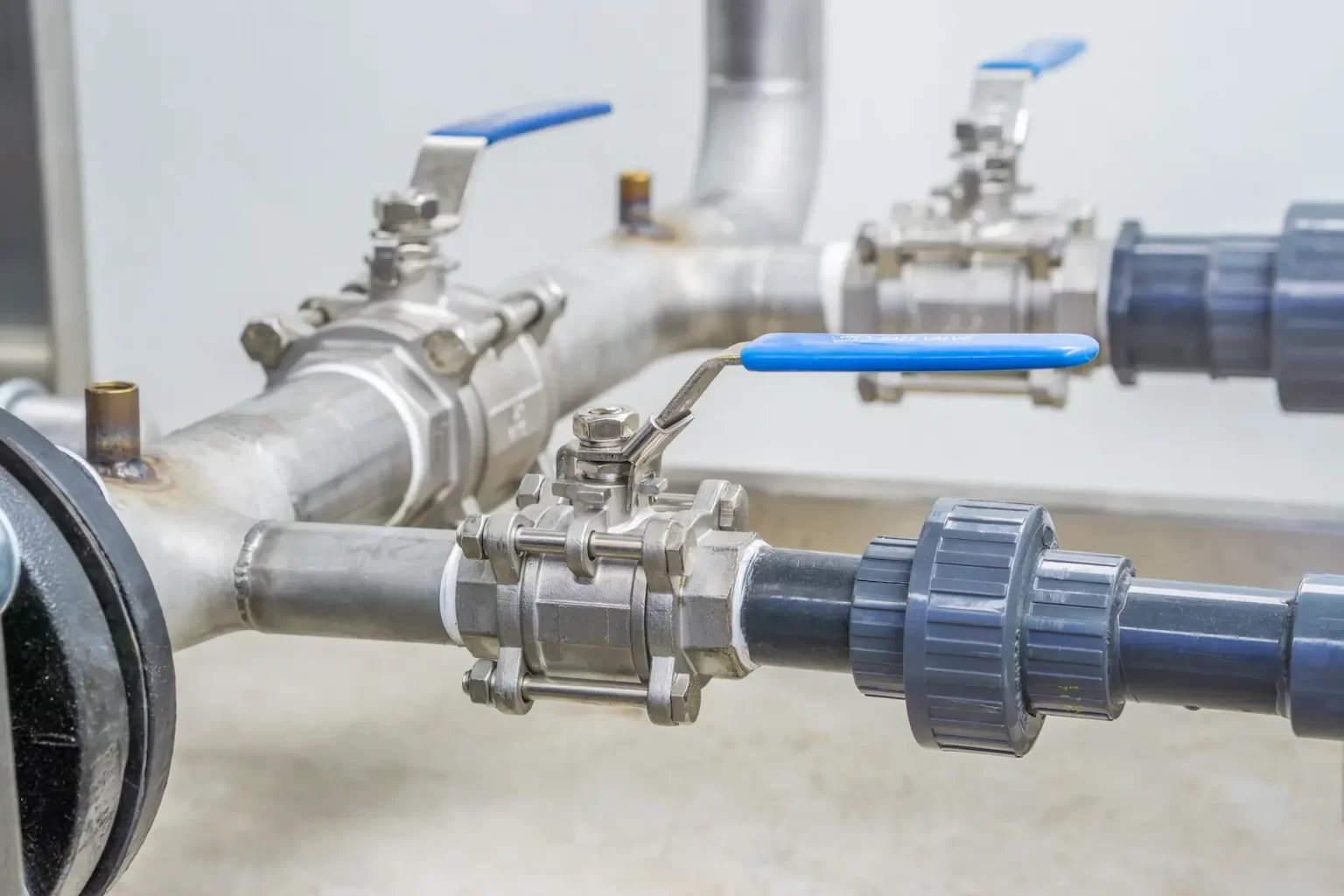

شیر توپی یا بال ولو (Ball Valve) یکی از انواع شیرهای ربعگرد است که بهطور گسترده در سیستمهای لولهکشی برای کنترل و تنظیم جریان سیالات استفاده میشود. این شیرها به دلیل طراحی ساده، عملکرد سریع و ایمنی بالا، در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، تصفیهخانهها و سیستمهای گرمایشی و سرمایشی کاربرد دارند. در این مقاله، به بررسی عملکرد، اجزا، انواع مختلف، مزایا، معایب و کاربردهای شیر توپی پرداخته میشود.
تعریف شیر توپی
شیر توپی یا بال ولو یک شیر ربعگرد است که به وسیله یک توپ فلزی با سوراخی در مرکز خود، جریان سیال را کنترل میکند. این توپ در داخل بدنه شیر قرار میگیرد و با چرخش آن، جریان سیال از طریق سوراخ توپ تنظیم میشود. زمانی که سوراخ توپ به سمت جریان سیال قرار میگیرد، جریان آزاد است، و زمانی که توپ 90 درجه میچرخد، سوراخ بسته میشود و جریان قطع میشود. این ویژگی شیر توپی باعث میشود که این شیرها برای باز و بسته کردن سریع جریان سیال بسیار مناسب باشند.
ساختار شیر توپی
شیر توپی از چند جزء اصلی تشکیل شده است که هر کدام نقش خاصی در عملکرد شیر ایفا میکنند:
- بدنه (Body): بدنه شیر از مواد مقاوم به فشار و خوردگی ساخته شده است و وظیفه نگهداری اجزای داخلی را بر عهده دارد. این بخش معمولاً از فولاد ضدزنگ، چدن یا آلیاژهای مقاوم به خوردگی ساخته میشود.
- توپ (Ball): توپ اصلیترین بخش شیر است که دارای یک سوراخ در مرکز خود میباشد. با چرخش توپ، جریان سیال کنترل میشود.
- شفت (Stem): شفت مسئول انتقال حرکت از عملگر (دستگیره یا موتور الکتریکی) به توپ است. شفت معمولاً از مواد مقاوم ساخته میشود تا در برابر سایش و فشارهای داخلی مقاوم باشد.
- مهر و موم (Seals): مهر و مومها برای جلوگیری از نشت سیال از شیر به کار میروند و معمولاً از مواد لاستیکی یا تفلونی ساخته میشوند.
- دستگیره یا عملگر (Handle/Actuator): در شیرهای دستی، دستگیره برای چرخش توپ و تنظیم جریان استفاده میشود. در شیرهای اتوماتیک، عملگرهایی مانند موتورهای الکتریکی یا پنوماتیکی برای کنترل توپ به کار میروند.
عملکرد شیر توپی
عملکرد شیر توپی بر اساس چرخش 90 درجهای توپ در داخل بدنه شیر است. هنگامی که توپ بهطور کامل به سمت مجرای ورودی یا خروجی میچرخد، جریان سیال از طریق سوراخ وسط توپ عبور میکند و شیر در حالت “باز” قرار میگیرد. وقتی که توپ 90 درجه میچرخد، سوراخ توپ به سمت دیواره شیر میچرخد و جریان قطع میشود. این عملکرد ساده، شیر توپی را به گزینهای ایدهآل برای باز و بسته کردن سریع جریان سیال تبدیل میکند.
انواع شیر توپی
شیرهای توپی در انواع مختلفی برای کاربردهای خاص تولید میشوند. مهمترین انواع این شیرها عبارتند از:
- شیر توپی استاندارد (Standard Ball Valve): این نوع شیر برای کاربردهای عمومی در سیستمهای لولهکشی استفاده میشود و عملکرد سادهای دارد.
- شیر توپی سهراهه (Three-Way Ball Valve): این نوع شیر توپی برای تغییر مسیر جریان یا توزیع جریان بین سه خط لوله استفاده میشود. این نوع شیر معمولاً در سیستمهایی با نیاز به توزیع یا جمعآوری سیال کاربرد دارد.
- شیر توپی با توپ قابل جداسازی (Trunnion Ball Valve): این نوع شیر توپی دارای یک توپ ثابت است که بهطور جداگانه در داخل بدنه شیر قرار میگیرد و به وسیله دو شفت نگهداری میشود. این طراحی باعث میشود که شیر توپی قادر به تحمل فشارهای بالا باشد.
- شیر توپی با لایههای پوششی (Coated Ball Valve): در این نوع، توپ و بدنه شیر با لایههای پوششی مقاوم در برابر خوردگی پوشانده میشود. این نوع شیرها برای کاربردهایی که با مواد شیمیایی خورنده سر و کار دارند، استفاده میشوند.
مزایای شیر توپی
شیرهای توپی به دلیل ویژگیهای خاص خود در بسیاری از صنایع محبوب هستند. مهمترین مزایای این شیرها عبارتند از:
- عملکرد سریع: شیر توپی به راحتی و به سرعت باز و بسته میشود. این ویژگی باعث میشود که برای سیستمهایی که نیاز به کنترل سریع جریان دارند، مناسب باشد.
- آببندی مناسب: به دلیل طراحی دقیق و مهر و مومهای مقاوم، شیرهای توپی در برابر نشت سیال مقاومت بالایی دارند.
- عدم نیاز به نگهداری زیاد: شیر توپی به دلیل ساختار ساده و بدون قطعات پیچیده، نیاز به نگهداری کمتری دارد.
- مقاومت بالا در برابر فشار و دما: شیر توپی میتواند در فشارها و دماهای بالا به خوبی عمل کند، به همین دلیل در صنایع نفت و گاز و پتروشیمی کاربرد فراوانی دارد.
- قابلیت عملکرد در شرایط خاص: شیرهای توپی میتوانند در محیطهای خاص با مواد شیمیایی یا گازهای خورنده نیز به خوبی عمل کنند، به ویژه اگر از مواد پوششی مناسب استفاده شود.
معایب شیر توپی
با وجود مزایای فراوان، شیر توپی نیز دارای معایبی است که در برخی شرایط ممکن است مشکلاتی ایجاد کند:
- عدم قابلیت تنظیم دقیق جریان: شیر توپی بیشتر برای باز و بسته کردن جریان استفاده میشود و قابلیت تنظیم دقیق جریان را ندارد. این ویژگی در کاربردهایی که نیاز به کنترل دقیق جریان دارند، محدودیت ایجاد میکند.
- افت فشار: به دلیل طراحی سوراخ توپ، ممکن است افت فشار قابل توجهی در سیستم ایجاد شود.
- کاهش عملکرد در دماهای بسیار بالا: برخی از مواد مورد استفاده در شیرهای توپی ممکن است در دماهای بسیار بالا تحت تأثیر قرار گیرند و کارایی شیر کاهش یابد.
- سایش: در برخی شرایط، سایش و خوردگی میتواند باعث کاهش عمر مفید شیر توپی شود، به خصوص در سیالات خورنده یا ذرات جامد معلق.
کاربردهای شیر توپی
شیر توپی به دلیل طراحی ساده، عملکرد سریع و آببندی مناسب، در بسیاری از صنایع و کاربردها استفاده میشود:
- صنایع نفت و گاز: برای کنترل جریان سیالات هیدروکربنی در خطوط لوله نفت و گاز.
- پتروشیمی: در فرآیندهای شیمیایی و انتقال مواد شیمیایی.
- صنایع آب و فاضلاب: برای قطع و وصل جریان آب یا فاضلاب در سیستمهای لولهکشی.
- صنایع دارویی و غذایی: برای کنترل جریان سیالات در خطوط تولید مواد غذایی و دارویی.
- سیستمهای تهویه مطبوع (HVAC): در سیستمهای گرمایشی، سرمایشی و تهویه هوا برای کنترل جریان هوا و سیالات.
انتخاب شیر توپی مناسب
در انتخاب شیر توپی مناسب برای یک سیستم، عوامل مختلفی باید در نظر گرفته شود:
- نوع سیال: خصوصیات شیمیایی و فیزیکی سیال، از جمله فشار و دما، باید با مشخصات شیر تطابق داشته باشد.
- اندازه و ظرفیت: شیر باید متناسب با قطر لوله و ظرفیت جریان مورد نیاز انتخاب شود.
- نوع عملگر: برای سیستمهای اتوماتیک، باید نوع عملگر (الکتریکی، پنوماتیکی، هیدرولیکی) مطابق با نیاز انتخاب شود.
- مواد ساخت: مواد مورد استفاده در شیر باید مناسب با نوع سیال و شرایط محیطی (خورندگی، دما و فشار) باشند.
نگهداری و تعمیرات شیر توپی
نگهداری مناسب از شیرهای توپی عمر مفید آنها را افزایش میدهد:
بررسی مهر و مومها: مهر و مومها باید به طور دورهای بررسی شده و در صورت نیاز تعویض شوند.
روانکاری شفت: شفت باید به طور منظم روانکاری شود تا از سایش و خرابی جلوگیری شود.
تمیزکاری: شیر باید به طور مرتب تمیز شده و از رسوبات و ذرات اضافی پاک شود.
نتیجهگیری
شیر توپی یا بال ولو به دلیل ساختار ساده و عملکرد سریع، یکی از پرکاربردترین شیرها در صنایع مختلف است. این شیرها بهویژه برای کنترل جریان سیال در سیستمهای پرفشار و دمای بالا مناسب هستند.
