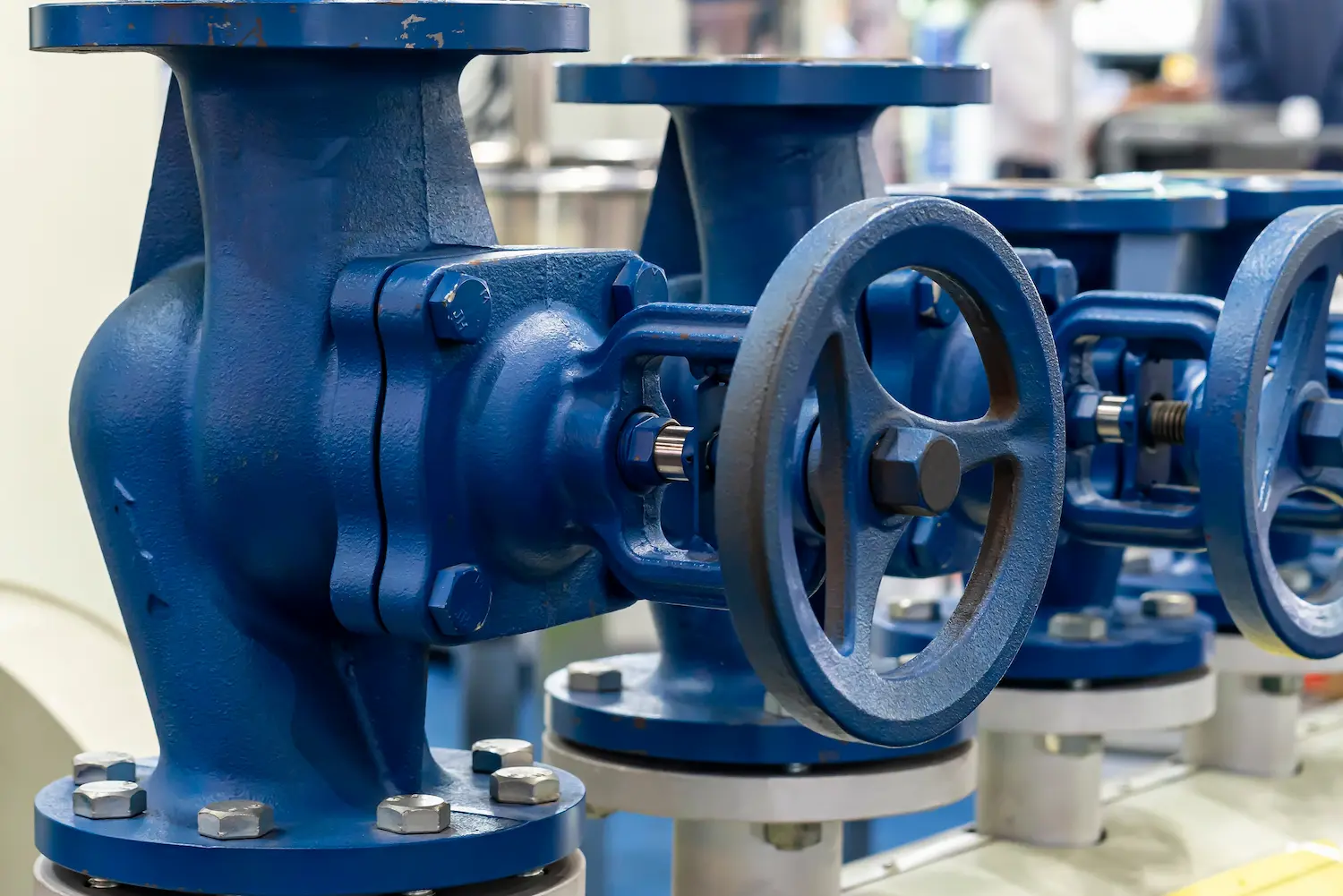

شیر کروی یا گلوب ولو (Globe Valve) یکی از انواع شیرهای صنعتی است که برای کنترل دقیق جریان سیالات در خطوط لوله استفاده میشود. این نوع شیر به دلیل قابلیت تنظیم دقیق جریان، طراحی ویژه و کارایی بالا در بسیاری از صنایع به کار میرود. گلوب ولو به عنوان یکی از پرکاربردترین شیرها در سیستمهای پرفشار و دمای بالا شناخته میشود. در این مقاله، به بررسی ویژگیها، ساختار، عملکرد، کاربردها، مزایا و معایب شیر گلوب ولو پرداخته میشود.
تعریف شیر کروی یا گلوب ولو
شیر گلوب (Globe Valve) یک شیر با عملکرد تنظیمی است که برای باز و بسته کردن جریان سیال به کار میرود. این شیر دارای یک دیسک مخروطی است که بر روی نشیمنگاه خود قرار میگیرد و با چرخش دستگیره یا عملگر، دیسک به سمت بالا یا پایین حرکت میکند. این حرکت باعث تنظیم جریان سیال میشود. طراحی گلوب ولو به گونهای است که امکان کنترل دقیق میزان جریان را فراهم میآورد و این شیر معمولاً در سیستمهایی استفاده میشود که نیاز به تغییرات دقیق در جریان دارند.
ساختار و اجزای شیر گلوب
شیر گلوب از اجزای مختلفی تشکیل شده است که هر یک وظیفه خاصی در عملکرد کلی شیر دارند:
- بدنه شیر (Body): بدنه شیر گلوب معمولاً از فولاد یا چدن ساخته میشود و وظیفه نگهداری اجزای داخلی شیر را دارد.
- دیسک (Disc): دیسک معمولاً از فلزات مقاوم به سایش ساخته میشود و در هنگام باز و بسته شدن، جریان سیال را کنترل میکند.
- سیل (Seal): این بخش آببندی برای جلوگیری از نشت سیال از شیر است.
- شفت (Stem): شفت مسئول انتقال حرکت از دستگیره یا عملگر به دیسک شیر است.
- نشیمنگاه (Seat): قسمتی که دیسک بر روی آن قرار میگیرد و نقش آببندی را ایفا میکند.
نحوه عملکرد شیر گلوب
عملکرد شیر گلوب به این صورت است که دیسک شیر با چرخش شفت بالا یا پایین میرود و میزان عبور سیال را تنظیم میکند. در حالت بسته، دیسک به نشیمنگاه فشار وارد میکند و جریان سیال را قطع میکند. در حالت باز، دیسک از نشیمنگاه جدا میشود و سیال میتواند از شیر عبور کند. با تنظیم دقیق موقعیت دیسک، میتوان جریان سیال را در مقادیر مختلف تنظیم کرد. این ویژگی باعث میشود که شیر گلوب برای تنظیم جریان در سیستمهایی با نیاز به دقت بالا مناسب باشد.
انواع شیر گلوب
شیر گلوب بر اساس طراحی و کاربردهای مختلف به چند نوع تقسیم میشود:
- شیر گلوب با دیسک قابل تنظیم (Globe Valve with Adjustable Disc): این نوع برای تنظیم دقیق جریان به کار میرود و به کاربر اجازه میدهد تا میزان عبور سیال را بهطور دقیق کنترل کند.
- شیر گلوب با دیسک یکپارچه (Globe Valve with Integral Disc): این نوع در طراحی سادهتری قرار دارد و بیشتر برای کاربردهای عمومی و در فشارهای کمتر استفاده میشود.
- شیر گلوب برای فشارهای بالا (High Pressure Globe Valve): این نوع شیر بهطور خاص برای استفاده در سیستمهایی که فشار بالا دارند، طراحی شده و از مواد مقاوم به فشار ساخته میشود.
مزایای شیر گلوب
شیر گلوب به دلیل ویژگیهای خاص خود در بسیاری از صنایع و کاربردها بسیار محبوب است. از جمله مزایای این شیر میتوان به موارد زیر اشاره کرد:
- دقت بالا در کنترل جریان: شیر گلوب یکی از بهترین شیرها برای کنترل دقیق جریان سیال است.
- عملکرد قابل اعتماد: این شیر در شرایط مختلف دما و فشار بهطور مطلوب عمل میکند.
- پایداری در برابر نشت: طراحی نشیمنگاه و دیسک به گونهای است که نشت سیال به حداقل میرسد.
- تنوع در مواد سازنده: شیر گلوب میتواند از مواد مختلفی مانند فولاد ضدزنگ، چدن و آلیاژهای خاص برای تحمل دما و فشارهای مختلف ساخته شود.
- قابلیت استفاده در سیستمهای فشار بالا: این شیر میتواند در سیستمهای پرفشار مورد استفاده قرار گیرد و عملکرد مطلوبی داشته باشد.
معایب شیر گلوب
با وجود مزایای فراوان، شیر گلوب نیز دارای معایبی است که در برخی از کاربردها ممکن است مشکلاتی ایجاد کند:
- افت فشار بالا: شیر گلوب به دلیل ساختار پیچیدهای که دارد، در هنگام عبور سیال، افت فشار قابل توجهی ایجاد میکند.
- سرعت عملکرد پایین: این شیر نسبت به سایر شیرها مانند بال ولو (Ball Valve) یا شیر پروانهای (Butterfly Valve) سرعت عملکرد کمتری دارد.
- نیاز به نیروی زیاد برای باز و بسته کردن: به دلیل ساختار پیچیده و تعداد قطعات زیاد، برای باز و بسته کردن شیر ممکن است نیروی بیشتری نیاز باشد.
- آسیبپذیری در دماهای بالا: در دماهای بسیار بالا، برخی از مواد استفاده شده در شیر گلوب ممکن است تحت تاثیر حرارت قرار گیرند و باعث کاهش کارایی شوند.
کاربردهای شیر گلوب
شیر گلوب به دلیل قابلیت کنترل دقیق جریان، در صنایع مختلف کاربرد دارد. از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- صنایع نفت و گاز: برای کنترل جریان سیالات هیدروکربنی در سیستمهای پرفشار.
- پتروشیمی: در فرآیندهای شیمیایی که نیاز به تنظیم دقیق جریان دارند.
- صنایع آب و فاضلاب: برای کنترل جریان آب یا فاضلاب در سیستمهای آبیاری و تصفیهخانهها.
- صنایع دارویی و غذایی: در سیستمهای بهداشتی و تصفیهخانهها که نیاز به کنترل دقیق جریان مواد دارند.
- سیستمهای گرمایش و سرمایش (HVAC): برای تنظیم جریان هوا در سیستمهای تهویه مطبوع و گرمایش.
انتخاب شیر گلوب مناسب
انتخاب شیر گلوب مناسب بستگی به چند عامل کلیدی دارد:
- نوع سیال: خواص شیمیایی و فیزیکی سیال (اسیدی، قلیایی یا خنثی) در انتخاب مواد ساخت شیر تأثیرگذار است.
- فشار و دما: شرایط فشار و دمای سیستم باید با مشخصات شیر مطابقت داشته باشد.
- دقت کنترل: در کاربردهایی که نیاز به تنظیم دقیق جریان دارند، شیر گلوب گزینه مناسبی است.
- اندازه و ظرفیت: اندازه شیر باید متناسب با ظرفیت جریان و اندازه لولهها انتخاب شود.
مقایسه شیر گلوب با سایر شیرها
شیر گلوب به دلیل ویژگیهای تنظیمی دقیق در سیستمهایی که به کنترل جریان نیاز دارند، کاربرد بیشتری نسبت به سایر شیرها مانند شیر پروانهای یا بال ولو دارد. با این حال، شیرهای بال ولو و پروانهای به دلیل عملکرد سریعتر و هزینه کمتر، در سیستمهایی که فقط نیاز به باز و بسته کردن جریان دارند، ترجیح داده میشوند.
مواد ساخت شیر گلوب
مواد مورد استفاده در ساخت شیرهای گلوب معمولاً شامل موارد زیر هستند:
- بدنه شیر: فولاد ضدزنگ، چدن، یا آلیاژهای مقاوم در برابر خوردگی.
- دیسک و سیل: معمولاً از فلزات مقاوم به سایش و مواد لاستیکی یا تفلونی برای جلوگیری از نشت استفاده میشود.
- شفت: فولاد ضدزنگ یا آلیاژهای مقاوم به خوردگی.
نگهداری و تعمیرات شیر گلوب
برای افزایش عمر مفید شیر گلوب و حفظ کارایی آن، نکات زیر باید رعایت شود:
- بررسی دورهای دیسک و نشیمنگاه برای جلوگیری از سایش و نشت.
- روانکاری شفت و قطعات متحرک.
- استفاده از مواد تمیزکننده برای جلوگیری از انسداد.
- بررسی آببندی شیر و تعویض قطعات آسیبدیده.
تیجهگیری
با پیشرفت فناوری، طراحی شیرهای گلوب نیز بهبود یافته است. از جمله نوآوریها میتوان به استفاده از مواد مقاومتر در برابر خوردگی، کاهش سایش دیسک و بهبود آببندی اشاره کرد. شیر کروی یا گلوب ولو یکی از مهمترین تجهیزات در صنعت لولهکشی و کنترل جریان است که به دلیل دقت بالا در تنظیم جریان و کارایی مطلوب در شرایط مختلف، در بسیاری از صنایع کاربرد دارد.
